WESCHLER电流互感器Model 3P3
来源：网络
阅读：113
发布时间：2024-10-08 17:04:50

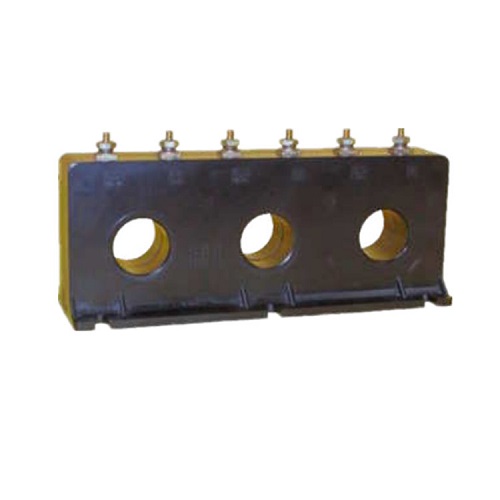

WESCHLER电流互感器Model 3P3是一种用于电力测量和保护的设备，其主要功能是将高压电网中的大电流转换为低压测量仪表或保护回路中可以处理的小电流。
Model 3P3电流互感器具有以下特点：
环境温度影响：以Models 3P3-500 - 3P3-301为例，在环境温度为30°C时，电流互感器的电流容量为1.33 A；而在环境温度为55°C时，电流容量为1.0 A。
端子配置：端子为8-32号黄铜螺柱，配备一个平垫圈、锁紧垫圈和普通螺母。变压器的次级引线可以根据需要进行不同方式的配置，具体配置方式需咨询工厂。
绝缘等级：所有型号的电流互感器都具有600V的绝缘等级，符合10 kV BIL全波标准，频率范围为50至400Hz。
技术参数
类型：3 相计量
频率：50-400 Hz
绝缘水平：600 V，10 kV BIL 全波
电流比：50:5
60 Hz精度：±3%
负载VA 60 Hz：2.0
端子：8-32 黄铜螺柱
安装：端子
重量：1.75 磅
