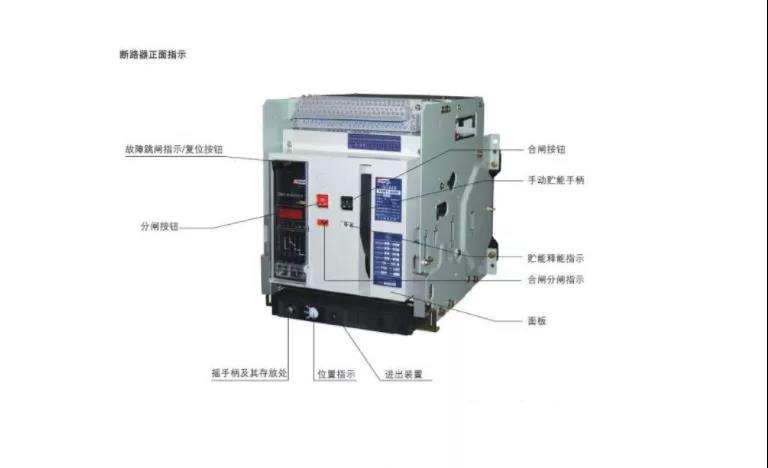

断路器作为电路的短路保护和过载保护重要元器件，充分了解断路器是如何工作的，断路器在什么情况下会跳闸等是非常有必要的。断路器的跳闸特性直接决定着它的性能，而不同的品牌、不同类型的断路器脱扣曲线也是有所区别的。脱扣曲线即脱扣器的动作特性曲线。本文将根据个人的一些理解对断路器的脱扣曲线做简单分析，希望能够对工程师有所帮助。
一、脱扣曲线的分类
脱扣曲线分为A、B、C、D、K等几种，各自的含义如下：
（1）A曲线 脱扣电流为(2~3)In，适用于保护半导体电子线路。
（2）B曲线 脱扣电流为(3~5)In，适用于家电用电等住户配电系统。
（3）C曲线：脱扣电流为(5~10)In，适用于保护配电线路以及具有较高接通电流的照明线路。
（4）D曲线：脱扣电流为(10~20)In，适用于保护具有很高冲击电流的设备，如变压器、电磁阀、电动机等。
（5）K曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。
二、断路器反复跳闸合闸的原因分析
在平常生活中，许多没有理解断路器跳闸原理的人往往会这样操作：在断路器短路跳闸后就立马去合闸，结果“爆！”一声很吓人，断路器又自动跳闸了，或者根本合不上去。
这是因为断路器刚刚脱扣器热元件过热脱扣了，这时候热元件的温度还没有降下来，在脱扣区域，可以等几分钟再合闸。
