常见光学仪器原理介绍

光学仪器是由单个或多个光学器件组合构成。光学仪器主要分为两大类，一类是成实像的光学仪器，如幻灯机、照相机等；另一类是成虚像的光学仪器，如望远镜、显微镜、放大镜等。

光学仪器是仪器仪表行业中非常重要的组成类别，是工农业生产、资源勘探、空间探索、科学实验、国防建设以及社会生活各个领域不可缺少的观察、测试、分析、控制、记录和传递的工具。特别是现代光学仪器的功能已成为人脑神经功能的延伸和拓展。

照度计

照度计（或称勒克斯计）是一种专门测量照度的仪器仪表。就是测量物体被照明的程度，也即物体表面所得到的光通量与被照面积之比。照度计通常是由硒光电池或硅光电池配合滤光片和微安表组成。

光电池是把光能直接转换成电能的光电元件。当光线射到硒光电池表面时，入射光透过金属薄膜4到达半导体硒层2和金属薄膜4的分界面上，在界面上产生光电效应。产生的光生电流的大小与光电池受光表面上的照度有一定的比例关系。这时如果接上外电路，就会有电流通过，电流值从以勒克斯（Lx）为刻度的微安表上指示出来。光电流的大小取决于入射光的强弱。照度计有变档装置，因此可以测高照度，也可以测低照度。

照度计的种类：1.目视照度计：使用不便，精度不高，很少使用2.光电照度计：常用硒光电池照度计和硅光电池照度计
照度与人们的生活有着密切的关系。充足的光照，可防止人们免遭意外事故的发生。反之，过暗的光线可引起人体疲劳的程度远远超过眼睛的本身。因此，不适或较差的照明条件是造成事故和疲劳的主要原因之一。现有统计资料表明，在所有职业劳动的事故中约有30%是直接或间接因光线不足所造成的。对体育场（馆）的光照要求是非常严格的，光照过强或过暗都会影响比赛的效果。
那么，人们居住的室内对照度的卫生学要求是如何呢？照度是在卫生学中一项十分重要的指标。光是指能引起人眼睛光亮感觉的电磁辐射，当光线进入眼睛后可产生的知觉称为视觉。人们所见的光是指可见光，其波长范围在380～760nm（纳米）之间。
采光可分为自然采光和人工光源两大类。自然采光是指室内和地区的天然照度，有直接的日光照散射光和周围物体的反射光，常用采光系数和自然照度表示。而采光系数是指采光口的有效面积与室内地面面积之比。
一般住宅的采光系数在1/5～1/15之间，居住面积比在1/8～1/10之间（窗面积/室内地面面积）。自然照度系数是用于评价自然光的照度水平。它是反映室内的和同时从室外来的光照射关系。也反映出当地光气候（自然光能源和气候的阳光照度指标的总和）。
为保障人们在适宜的光照下生活，我国制定了有关室内（包括公共场所）照度的卫生标准。如在公共场所商场（店）的照度卫生标准≥100Lx；图书馆、博物馆、美术馆、展览馆台面照度的卫生标准≥100Lx；公共浴室照度卫生标准≥50Lx；浴室（淋、池、盆浴）≥30Lx，桑那浴室≥30Lx.国外有关室内照度的标准，如德国推荐几种额定光强，办公室包括文书工作区为300Lx，打字，绘图工作为750Lx；在工厂，生产线上的视觉工作的照度要求为1000Lx；酒店、公共房间为200Lx；接待点、出纳柜为200Lx；商店的橱窗为1500～2000Lx；医院病房为150～200Lx，紧急治疗区为500Lx；学校、教室为400～700Lx；食堂、室内健身房为300Lx等。
对于照度大小的测量方法，一般用照度计测量。照度计可测出不同波长的强度（如对可见光波段和紫外线波段的测量），可向人们提供准确的测量结果。总之，照度与人体健康，尤其是对眼睛的保健有着重要的卫生学意义。

光谱仪

光谱仪又称分光仪，广泛为认知的为直读光谱仪。以光电倍增管等光探测器测量谱线不同波长位置强度的装置。它由一个入射狭缝，一个色散系统，一个成像系统和一个或多个出射狭缝组成。

以色散元件将辐射源的电磁辐射分离出所需要的波长或波长区域，并在选定的波长上（或扫描某一波段）进行强度测定。分为单色仪和多色仪两种。

根据现代光谱仪器的工作原理，光谱仪可以分为两大类：经典光谱仪和新型光谱仪。经典光谱仪器是建立在空间色散原理上的仪器；新型光谱仪器是建立在调制原理上的仪器。经典光谱仪器都是狭缝光谱仪器。调制光谱仪是非空间分光的，它采用圆孔进光。

根据色散组件的分光原理，光谱仪器可分为：棱镜光谱仪，衍射光栅光谱仪和干涉光谱仪。光学多道分析仪OMA (Optical Multi-channel Analyzer)是近十几年出现的采用光子探测器(CCD)和计算机控制的新型光谱分析仪器，它集信息采集，处理，存储诸功能于一体。由于OMA不再使用感光乳胶，避免和省去了暗室处理以及之后的一系列繁琐处理，测量工作，使传统的光谱技术发生了根本的改变，大大改善了工作条件，提高了工作效率；使用OMA分析光谱，测量准确迅速，方便，且灵敏度高，响应时间快，光谱分辨率高，测量结果可立即从显示屏上读出或由打印机，绘图仪输出。它己被广泛使用于几乎所有的光谱测量，分析及研究工作中，特别适应于对微弱信号，瞬变信号的检测。

光谱仪应用很广，在农业、天文、汽车、生物、化学、镀膜、色度计量、环境检测、薄膜工业、食品、印刷、造纸、拉曼光谱、半导体工业、成分检测、颜色混合及匹配、生物医学应用、荧光测量、宝石成分检测、氧浓度传感器、真空室镀膜过程监控、薄膜厚度测量、LED测量、发射光谱测量、紫外/可见吸收光谱测量、颜色测量等领域应用广泛。

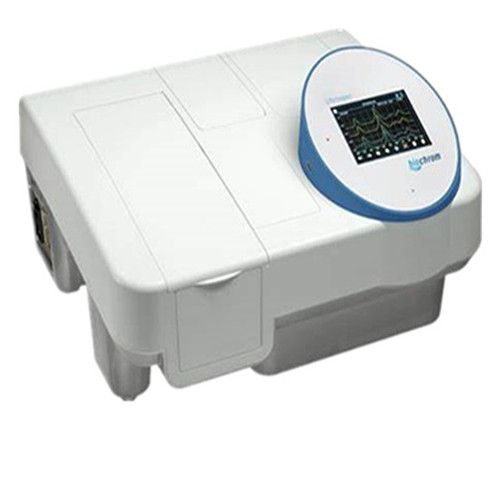

分光光度计

分光光度计就是利用分光光度法对物质进行定量定性分析的仪器。而分光光度法则是通过测定被测物质在特定波长处或一定波长范围内光的吸收度，对该物质进行定性和定量分析。随着光度计行业的不断发展，越来越多的企业和行业运用到了光度计，也有大量的企业进入了光度计并发展。

物质对光的选择性吸收波长，以及相应的吸收系数是该物质的物理常数。当已知某纯物质在一定条件下的吸收系数后,可用同样条件将该供试品配成溶液，测定其吸收度,即可由上式计算出供试品中该物质的含量。

在可见光区，除某些物质对光有吸收外，很多物质本身并没有吸收,但可在一定条件下加入显色试剂或经过处理使其显色后再测定,故又称比色分析。由于显色时影响呈色深浅的因素较多，且常使用单色光纯度较差的仪器，故测定时应用标准品或对照品同时操作。

分光光度计已经成为现代分子生物实验室常规仪器。常用于核酸，蛋白定量以及细菌生长浓度的定量。仪器主要由光源、单色器、样品室、检测器、信号处理器和显示与存储系统组成。

核酸的定量是分光光度计使用频率较高的功能。可以定量溶于缓冲液的寡核苷酸，单链、双链DNA，以及RNA。核酸的较高吸收峰的吸收波长260 nm。每种核酸的分子构成不一，因此其换算系数不同。

定量不同类型的核酸，事先要选择对应的系数。如：1OD 的吸光值分别相当于50μg/ml的dsDNA，37μg/ml的ssDNA，40μg/ml的RNA，30μg/ml的Olig。测试后的吸光值经过上述系数的换算，从而得出相应的样品浓度。测试前，选择正确的程序，输入原液和稀释液的体积，尔后测试空白液和样品液。
事实上，分光光度计的设计原理和工作原理，允许吸光值在一定范围内变化，即仪器有一定的准确度和精确度。另外，还需考虑核酸本身物化性质和溶解核酸的缓冲液的pH值，离子浓度等：在测试时，离子浓度太高，也会导致读数漂移，因此建议使用pH值一定、离子浓度较低的缓冲液，如TE，可大大稳定读数。

样品的稀释浓度同样是不可忽视的因素：由于样品中不可避免存在一些细小的颗粒，尤其是核酸样品。这些小颗粒的存在干扰测试效果。为了尽大程度减少颗粒对测试结果的影响，要求核酸吸光值至少大于0.1A，吸光值好在0.1-1.5A。在此范围内，颗粒的干扰相对较小，结果稳定。从而意味着样品的浓度不能过低，或者过高（超过光度计的测试范围）。

最后是操作因素，如混合要充分，否则吸光值太低，甚至出现负值；混合液不能存在气泡，空白液无悬浮物，否则读数漂移剧烈；必须使用相同的比色杯测试空白液和样品，否则浓度差异太大；换算系数和样品浓度单位选择一致

除了核酸浓度，分光光度计同时显示几个非常重要的比值表示样品的纯度，如A260/A280的比值，用于评估样品的纯度，因为蛋白的吸收峰是280nm。纯净的样品，比值大于1.8（DNA）或者2.0（RNA）。如果比值低于1.8 或者2.0，表示存在蛋白质或者酚类物质的影响。A230表示样品中存在一些污染物，如碳水化合物，多肽，苯酚等，较纯净的核酸A260/A230的比值大于2.0。A320检测溶液的混浊度和其他干扰因子。

这种方法是在280nm波长，直接测试蛋白。选择Warburg 公式，光度计可以直接显示出样品的浓度，或者是选择相应的换算方法，将吸光值转换为样品浓度。蛋白质测定过程非常简单，先测试空白液，然后直接测试蛋白质。由于缓冲液中存在一些杂质，一般要消除320nm 的“背景”信息，设定此功能“开”。与测试核酸类似，要求A280的吸光值至少大于0.1A，较佳的线性范围在1.0-1.5 之间。实验中选择Warburg 公式显示样品浓度时，发现读数“漂移”。

这是一个正常的现象。事实上，只要观察A280的吸光值的变化范围不超过1%，表明结果非常稳定。漂移的原因是因为Warburg 公式吸光值换算成浓度，乘以一定的系数，只要吸光值有少许改变，浓度就会被放大，从而显得结果很不稳定。蛋白质直接定量方法，适合测试较纯净、成分相对单一的蛋白质。紫外直接定量法相对于比色法来说，速度快，操作简单；但是容易受到平行物质的干扰，如DNA的干扰；另外敏感度低，要求蛋白的浓度较高。

蛋白质通常是多种蛋白质的化合物，比色法测定的基础是蛋白质构成成分：氨基酸（如酪氨酸，丝氨酸）与外加的显色基团或者染料反应，产生有色物质。有色物质的浓度与蛋白质反应的氨基酸数目直接相关，从而反应蛋白质浓度。

分光光度计采用一个可以产生多个波长的光源，通过系列分光装置，从而产生特定波长的光源，光源透过测试的样品后，部分光源被吸收，计算样品的吸光值，从而转化成样品的浓度。样品的吸光值与样品的浓度成正比。

分光仪

分光仪又称分光计, 是用来准确测量光线偏折角度的仪器。分光仪利用各种原理可以将一束混合光分成多束纯光，一般用于光谱分析。以光电倍增管等光探测器在不同波长位置，测量谱线强度的装置。

其构造由一个入射狭缝，一个色散系统，一个成像系统和一个或多个出射狭缝组成。以色散元件将辐射源的电磁辐射分离出所需要的波长或波长区域，并在选定的波长上(或扫描某一波段)进行强度测定。

分光仪( Spectroscope)是将成分复杂的光分解为光谱线的科学仪器，由棱镜或衍射光栅等构成，利用分光仪可测量物体表面反射的光线。

阳光中的七色光是肉眼能分的部分(可见光)，但若通过分光仪将阳光分解，按波长排列，可见光只占光谱中很小的范围，其余都是肉眼无法分辨的光谱，如红外线、微波、紫外线、X射线等等。通过分光仪对光信息的抓取、以照相底片显影，或电脑化自动显示数值仪器显示和分析，从而测知物品中含有何种元素。这种技术被广泛的应用于空气污染、水污染、食品卫生、金属工业等的检测中。

分光仪有多种类型，除在可见光波段使用的分光仪外，还有红外分光仪和紫外分光仪。按色散元件的不同可分为棱镜分光仪、光栅分光仪和干涉分光仪等。按探测方法分，有直接用眼观察的分光镜，用感光片记录的摄谱仪，以及用光电或热电元件探测光谱的分光光度计等。单色仪是通过狭缝只输出单色谱线的光谱仪器，常与其他分析仪器配合使用。

激光测距仪

激光测距仪（Laser rangefinder），是利用调制激光的某个参数实现对目标的距离测量的仪器。激光测距仪测量范围为3.5~5000米。

按照测距方法分为相位法测距仪和脉冲法测距仪，脉冲式激光测距仪是在工作时向目标射出一束或一序列短暂的脉冲激光束，由光电元件接收目标反射的激光束，计时器测定激光束从发射到接收的时间，计算出从观测者到目标的距离。

相位法激光测距仪是利用检测发射光和反射光在空间中传播时发生的相位差来检测距离的。激光测距仪重量轻、体积小、操作简单速度快而准确，其误差仅为其它光学测距仪的五分之一到数百分之一，右图中，为典型的相位法测距仪和脉冲法测距仪图。

1.利用红外线测距或激光测距的原理

测距原理基本可以归结为测量光往返目标所需要时间，然后通过光速c =299792458m/s 和大气折射系数n 计算出距离D。由于直接测量时间比较困难，通常是测定连续波的相位，称为测相式测距仪。当然，也有脉冲式测距仪。

需要注意，测相并不是测量红外或者激光的相位，而是测量调制在红外或者激光上面的信号相位。建筑行业有一种手持式的激光测距仪，用于房屋测量，其工作原理与此相同。

2.测物体平面必须与光线垂直

通常精密测距需要全反射棱镜配合，而房屋量测用的测距仪，直接以光滑的墙面反射测量，主要是因为距离比较近，光反射回来的信号强度够大。与此可以知道，一定要垂直，否则返回信号过于微弱将无法得到精确距离。

3.可以测物体平面为漫反射

通常也是可以的，实际工程中会采用薄塑料板作为反射面以解决漫反射严重的问题。

4.脉冲法激光测距仪娱乐级产品可以达到显示精度1米，测量精度±1米，测量级产品显示精度0.1米，测量精度±0.15米。

5.相位式激光测距仪精度可达到1毫米误差，适合各种高精度测量用途。

滤光片

滤光片是用来选取所需辐射波段的光学器件。滤光片的一个共性，就是没有任何滤光片能让天体的成像变得更明亮，因为所有的滤光片都会吸收某些波长，从而使物体变得更暗。

滤光片是塑料或玻璃片再加入特种染料做成的，红色滤光片只能让红光通过，如此类推。玻璃片的透射率原本与空气差不多，所有有色光都可以通过，所以是透明的，但是染了染料后，分子结构变化，折射率也发生变化，对某些色光的通过就有变化了。比如一束白光通过蓝色滤光片，射出的是一束蓝光，而绿光、红光极少，大多数被滤光片吸收了。

能从紫外到红外任意波长﹑λ为 1～500埃的各种干涉滤光片。金属－介质膜滤光片的峰值透射率不如全介质膜高，但后者的次峰和旁带问题较严重。薄膜干涉滤光片中还有一种圆形或长条形可变干涉滤光片，适宜于空间天文测量。此外，还有一种双色滤光片，它与入射光束成45°角放置，能以高而均匀的反射和透射率将光束分解为方向互相垂直的两种不同颜色的光，适合于多通道多色测光。干涉滤光片一般要求垂直入射，当入射角增大时，向短波方向移动。

这个特点在一定范围内可用来调准中心波长。由于λ和峰值透过率均随温度和时间而显著变化﹐使用窄带滤光片时必须十分小心。由于大尺寸的均匀膜层难于获得﹐干涉滤光片的直径一般都小于50毫米。有人曾用拼合方法获得大到38厘米见方的干涉滤光片﹐装在英国口径 1.2米施密特望远镜上﹐用于拍摄大面积星云的单色像。

折射仪

折射仪又称折光仪，是利用光线测试液体浓度的仪器，用来测定折射率、双折率、光性，折射率是物质的重要物理常数之一。

产品有手持式折光仪、糖量折光仪、蜂蜜折光仪、宝石折射仪、数显折光仪、全自动折光仪及在线折光仪。

折射仪的工作原理是建立在全内反射的基础上。该仪器是测量宝石的临界角，并将读数直接转换成折射率值。

产生全反射的条件：

1．折射仪的高折射率棱镜必须为光密介质

2．待测宝石为光疏介质

3．接触液使棱镜与待测宝石之间形成良好的光学接触
