菲涅尔透镜的原理及应用

来源：阅读：961 发布时间：2022-02-17 09:53:48

菲涅尔透镜多是由聚烯烃材料注压而成的薄片，镜片表面一面为光面，另一面刻录了由小到大的同心圆。菲涅尔透镜的在很多时候相当于红外线及可见光的凸透镜，效果较好，但成本比普通的凸透镜低很多。菲涅尔透镜可按照光学设计或结构进行分类。菲涅尔透镜作用有两个：一是聚焦作用；二是将探测区域内分为若干个明区和暗区，使进入探测区域的移动物体能以温度变化的形式在PIR上产生变化热释红外信号。

1.简介

菲涅尔透镜 (Fresnel lens)，又称螺纹透镜，是由法国物理学家奥古斯汀·菲涅尔（Augustin·Fresnel)发明的，他在1822年首先使用这种透镜设计用于建立一个玻璃菲涅尔透镜系统——灯塔透镜。菲涅尔透镜多是由聚烯烃材料注压而成的薄片，也有玻璃制作的，镜片表面一面为光面，另一面刻录了由小到大的同心圆，它的纹理是利用光的干涉及扰射和根据相对灵敏度和接收角度要求来设计的，透镜的要求很高，一片好的透镜必须是表面光洁，纹理清晰，其厚度随用途而变，多在1mm左右，特性为面积较大，厚度薄及侦测距离远。

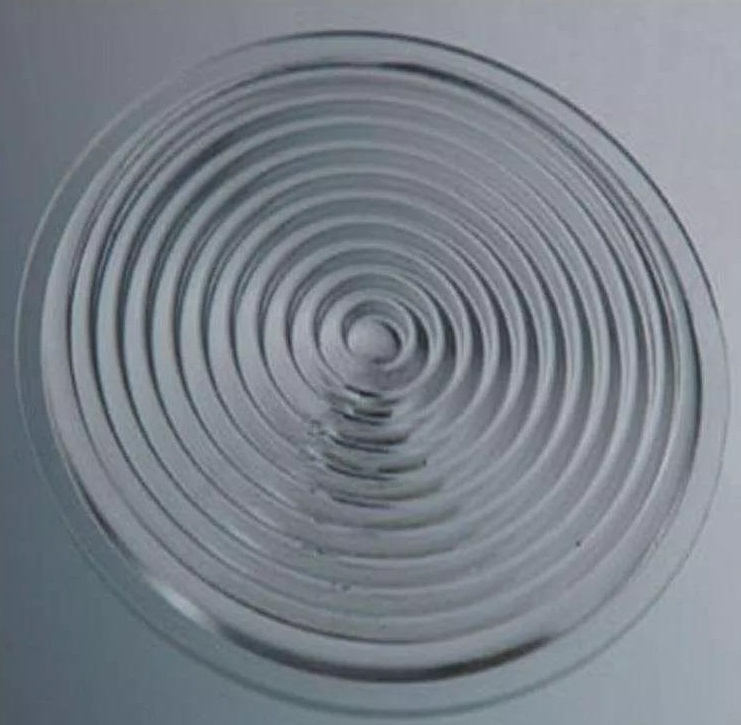

菲涅尔透镜

菲涅尔透镜作用有两个：一是聚焦作用；二是将探测区域内分为若干个明区和暗区，使进入探测区域的移动物体能以温度变化的形式在PIR上产生变化热释红外信号。菲涅尔透镜的在很多时候相当于红外线及可见光的凸透镜，效果较好，但成本比普通的凸透镜低很多。多用于对精度要求不是很高的场合，如幻灯机、薄膜放大镜、红外探测器等。

2.菲涅尔透镜的历史

通过将数个独立的截面安装在一个框架上从而制作出更轻更薄的透镜，这一想法常被认为是由布封伯爵提出的。孔多塞(1743-1794)提议用单片薄玻璃来研磨出这样的透镜。而法国物理学家兼工程师菲涅尔亦对这种透镜在灯塔上的应用寄予厚望。根据史密森学会的描述，1823年，第一枚菲涅尔透镜被用在了吉伦特河口的哥杜昂灯塔（Phare de Cordouan）上；透过它发射的光线可以在20英里（32千米）以外看到。苏格兰物理学家大卫·布儒斯特爵士被看作是促使英国在灯塔中使用这种透镜的推动者。

3.菲涅尔透镜的基本原理

菲涅尔透镜的工作原理十分简单：假设一个透镜的折射能量仅仅发生在光学表面（如：透镜表面），拿掉尽可能多的光学材料，而保留表面的弯曲度。

传统透镜到菲涅尔透镜结构的变化

另外一种理解就是，透镜连续表面部分“坍陷”到一个平面上。如图：

塌陷到平面

从剖面看，其表面由一系列锯齿型凹槽组成，中心部分是椭圆型弧线。每个凹槽都与相邻凹槽之间角度不同，但都将光线集中一处，形成中心焦点，也就是透镜的焦点。每个凹槽都可以看做一个独立的小透镜，把光线调整成平行光或聚光。这种透镜还能够消除部分球形像差。

简单地说，菲涅尔透镜一面是平坦的，另一面是凸起的。人们首次使用菲涅尔透镜是在18世纪初，当时它被用在灯塔的探照灯上，聚焦射出来的光束。当人们需要一面又薄又轻的透镜时，塑料菲涅尔透镜便派上了用场。

菲涅尔透镜的原理基于菲涅尔波带片，菲涅尔波带片具有类似透镜的作用，它可以使入射光汇聚起来，产生大的光强。

4.国内外研究与发展情况

国外进展：国际上有人研制大型菲涅尔透镜，试图用于制作太阳能聚光集热器。菲涅尔透镜是平面化的聚光镜，重量轻，价格比较低，也有点聚焦和线聚焦之分，一般由有机玻璃或其它透明塑料制成，也有用玻璃制作的，主要用于聚光太阳电池发电系统。

国内进展：我国从70年代直至90年代，对用于太阳能装置的菲涅尔透镜开展了研制。有人采用模压方法加工大面积的柔性透明塑料菲涅尔透镜，也有人采用组合成型刀具加工直径1.5m的点聚焦菲涅尔透镜，结果都不大理想。近来，有人采用模压方法加工线性玻璃菲涅尔透镜，但精度不够，尚需提高。还有两种利用全反射原理设计的新型太阳能聚光器，虽然尚未获得实际应用，但具有一定启发性。一种是光导纤维聚光器，它由光导纤维透镜和与之相连的光导纤维组成，阳光通过光纤透镜聚焦后由光纤传至使用处。另一种是荧光聚光器，它实际上是一种添加荧光色素的透明板（一般为有机玻璃），可吸收太阳光中与荧光吸收带波长一致的部分，然后以比吸收带波长更长的发射带波长放出荧光。放出的荧光由于板和周围介质的差异，而在板内以全反射的方式导向平板的边缘面，其聚光比取决于平板面积和边缘面积之比，很容易达到10~100倍，这种平板对不同方向的入射光都能吸收，也能吸收散射光，不需要跟踪太阳。

5.结语

菲涅尔透镜与传统的透镜相比，具有面积大、重量轻、价格比较低、轻便易携带等优点，是一种应用十分广泛的光学元件，其设计和制造涉及到多个技术领域，包括光学工程,高分子材料工程，CNC机械加工，金刚石车削工艺，镀镍工艺；模压、注塑、浇铸等制造工艺。因此，大型、高精密菲涅尔透镜的设计、开发和生产成为目前国内外生产部门技术发展的主要方向。
